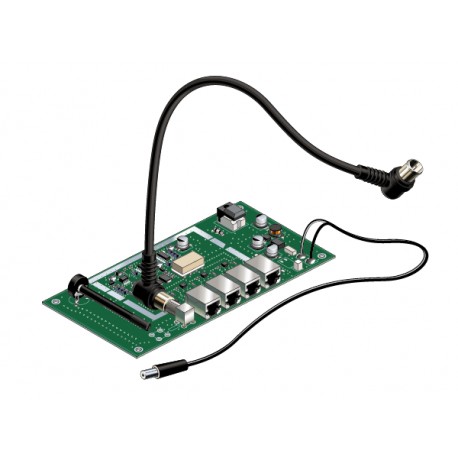

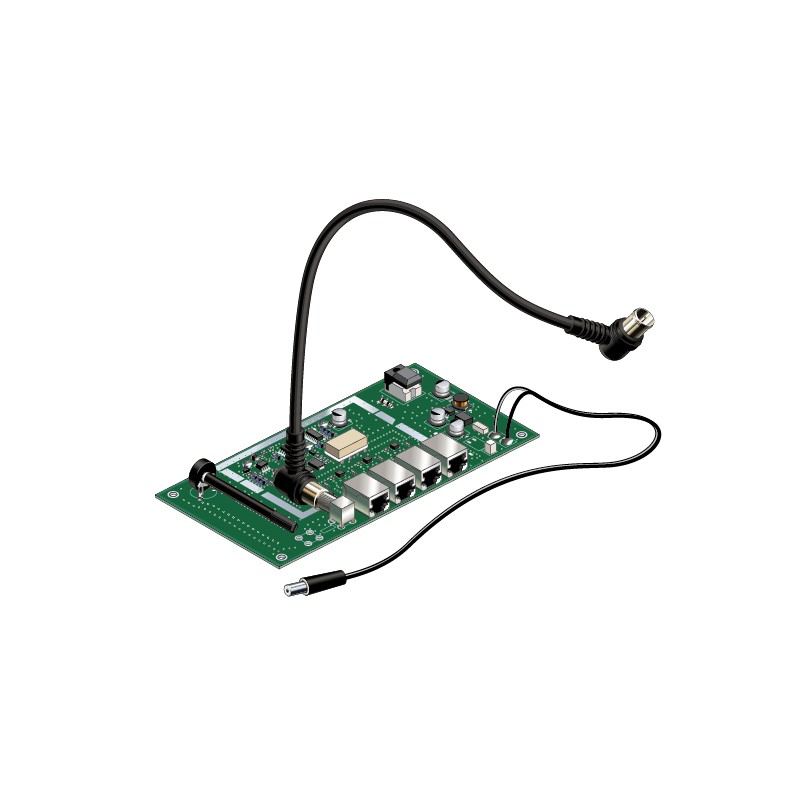

Carte d'extension TV 4 ports RJ45 pour Switch TV

Les cartes d'extension 4 ports RJ45 viennent se raccorder sur la partie haute du Switch TV (rèf. H17008).

Débranchez l’alimentation électrique et ouvrez le capot supérieur en devissant la vis.
Otez les 4 vis du supportde carte.
Insérez la carte d’extension dans son logement, la fixer à l’aide des 4 vis fournies.
Connectez les câbles d’alimentation et d’arrivée HF de la carte d’extension sur les connecteurs libres en fond
de switch. Rebranchez l’alimentation électrique: la LED témoin s’allume en rouge.
Débranchez à nouveau l’alimentation électrique, refermez le capot, revissez puis rebranchez le.
